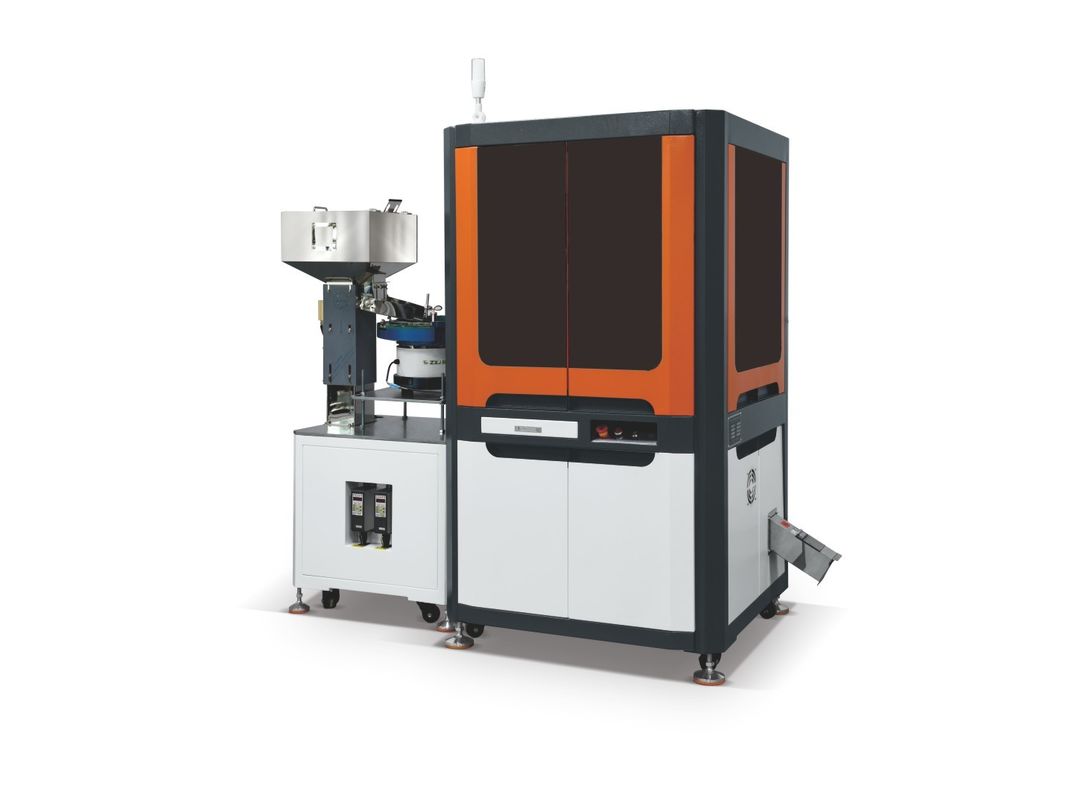

WirT Máquina de inspección visual de mesa de vidrio único para la detección de medición de imágenes
Obtiene imágenes de productos a través de cámaras industriales (como cámaras CCD o cámaras CMOS).a una velocidad de fotogramas y resolución muy altasPor ejemplo, en la producción de piezas de caucho, las cámaras pueden capturar imágenes superficiales de componentes como sellos y enchufes con una precisión de hasta micrones.que pueda mostrar claramente la forma y la posición de las piezas de caucho.
Principio de funcionamiento de WirT- Máquina de inspección visual de una sola mesa de vidrio
Sistema de control de la superficie
Consiste en dos puestos de trabajo montados por encima y por debajo de la placa de vidrio, cada uno de los cuales contiene una cámara a color de alta precisión y una lente de enfoque fijo.
Tiene un sistema de iluminación de color ajustable digitalmente para optimizar la toma de imágenes.
Su función principal es detectar defectos estéticos en las superficies superior e inferior.
Sistemas de control de las superficies interiores y exteriores
Consiste en estaciones de trabajo laterales exteriores, cada una con cuatro cámaras a color de 2 megapíxeles distribuidas en ángulos de 90 grados.Una característica adicional es que hay dos sistemas de iluminación a color distribuidos por encima y por debajo..
El sistema de iluminación se puede ajustar digitalmente e independientemente para optimizar la imagen fotográfica.
Para la detección de defectos superficiales en el lado exterior del producto.
Equipo Ventajas de WirT - Máquina de inspección visual de mesa de vidrio única
Wirt es un dispositivo de inspección óptica especialmente desarrollado para detectar defectos dimensionales y superficiales en enchufes impermeables de silicona.Es capaz de inspeccionar enchufes impermeables de varias formas con alta precisión dentro de su rango de inspecciónEstos productos son inspeccionados por una serie de estaciones de inspección con cámaras industriales de alta precisión.Las imágenes obtenidas por las cámaras se transmiten sin pérdida de datos ni interferencias a un ordenador gestionado por un sistema de procesamiento de imágenes en tiempo real: a través de la interfaz del operador, el usuario puede interactuar con el sistema operativo de una manera simple e intuitiva.
Después del procesamiento de la imagen, los objetos se importan en tres áreas de almacenamiento diferentes para objetos conformes, con defectos dimensionales y cosméticos de acuerdo con los criterios de inspección preestablecidos.Los parámetros de inspección de objetos son rápidos y fáciles de establecer, el equipo y el dispositivo de alimentación son fáciles de limpiar y la frecuencia de inspección es alta.
Parámetros técnicos de la máquina de inspección visual de la mesa de vidrio única WirT
| T.Parámetros técnicos |
12 |
| M.Aterioles |
El Sel gel de la ílica |
| C. Lasel otro |
F: el precioEl color |
| El mínimo Diámetro exterior(mm) |
3 mm |
| Diámetro exterior máximo(mm) |
12 mm |
| El mínimo espesor detectable (mm) |
2 mm |
| El número máximo espesor detectable (mm) |
12 mm |
| eficiencia |
Velocidad máxima 1000pcs/min depende de la superficie y el tamaño del producto. |
| Alimentación |
Alimentación por vibración |
| Detección de tamaño |
12 |
| La cámara |
B/W |
| Detecciónrango (mm) |
Φ18 |
| El número máximoDetecciónaltura ((mm) |
12 mm |
| Resolución proporción(mm) |
0.001 |
| DetecciónPrecisión en mm |
+/- 0.008 |
| Repito.el precisión(mm) |
+/- 0.005 |
| Inspección de medición de altura |
12 |
| Detecciónrango (mm) |
12 mm |
| Resolución proporción(mm) |
0.001 |
| DetecciónPrecisión en mm |
+/- 0.008 |
| Repito.el precisión(mm) |
+/- 0.005 |
| Estación de trabajo de superficie |
12 |
| La cámara |
F: el precioEl color |
| Rango de detección de las cámaras individuales (mm) |
12 mm |
| Resolución óptica (mm/px) |
0.010 |
| Área mínima de defecto detectable (mm) |
0.030 por 0.030 |
| Estación de inspección interna (opcional) |
12 |
| La cámara |
F: el precioEl color |
| Rango de detección de las cámaras individuales (mm) |
12 mm |
| Resolución óptica (mm/px) |
0.010 |
| Área mínima de defecto detectable (mm) |
0.030 por 0.030 |
| Estación de inspección exterior |
12 |
| La cámara |
F: el precioEl color |
| Rango de detección de las cámaras individuales (mm) |
12 |
| Resolución óptica (mm/px) |
0.012 |
| Área mínima de defecto detectable (mm) |
0.036 por 0.036 |
| Opcional |
| 5 litros de salpicador |
| 15L de las agujas |
| Capuchón de polvo |
| Control de limpieza manual |
| Envasadoag- ¿Qué es? |
Aplicación de la máquina de inspección visual de la mesa de vidrio doble DenT
Componentes electrónicos, moldeo por inyección de precisión, elementos de fijación de hardware,
Anillos de sellado, silicona de caucho, contactos industriales de plata, etc.
Imagen de DenT- Máquina de inspección visual de doble mesa de vidrio para productos industriales
